M2M2
Bryggar Modbus RTU, Modbus TCP, BACnet/IP, CAN och Ethernet i en och samma plattform.
- Multi-protokoll
Modbus RTU, Modbus TCP, CANbus, BACnet/IP - Webbaserad konfiguration
Realtids-diagnostik, parameterjustering och uppdateringar - Öka driftsäkerheten
Utvecklad för stabil drift i kritisk industriell miljö - Skalbar lösning
Flera tredjepartsprodukter på samma enhet
Universal kommunikationsbrygga för avancerad systemintegration
Bryggar Modbus RTU, Modbus TCP, BACnet/IP, CAN och Ethernet i en och samma plattform.

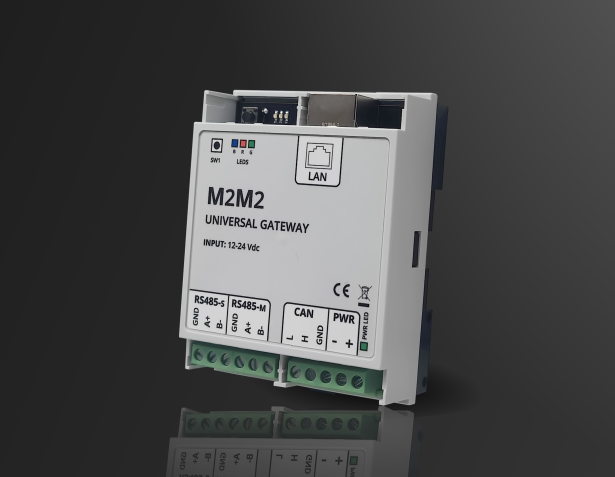

M2M2 är en industriell kommunikationsbrygga som möjliggör säker och stabil kommunikation mellan Danfoss System Managers och tredjepartsutrustning. Plattformen är utvecklad för att hantera flera protokoll och gränssnitt i samma enhet – och anpassas med mjukvaror för olika integrationsbehov.
Genom att kombinera RS-485, CAN, Ethernet och WiFi i en och samma hårdvara skapar M2M2 en flexibel brygga mellan fältutrustning och överordnade system.
Utmaningen
Moderna kyl-, HVAC- och energisystem använder ofta olika kommunikationsprotokoll.
Resultatet blir:
- Komplex projektering
- Långa driftsättningar
- Specialanpassade lösningar
- Begränsad skalbarhet
- Ökad risk för kommunikationsfel
Många projekt kräver flera bryggor eller specialskriven logik för att fungera.
Lösningen

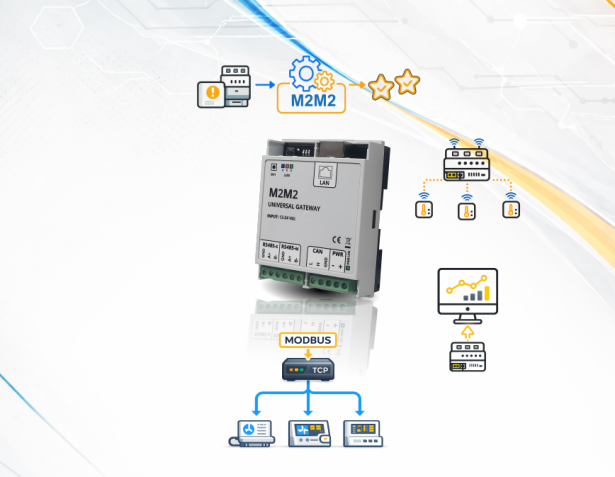

M2M2 fungerar som en protokollöversättare och integrationsplattform.
Genom olika mjukvaror anpassas enheten för att:
- Normalisera data
- Emulera kompatibla enheter
- Exponera tredjepartsutrustning i Danfoss-ekosystemet
- Skapa stabil kommunikation mellan olika nätverk
Resultatet är en standardiserad, skalbar och framtidssäker integrationslösning.
Mjukvaror
-
M2M2-10Brygga för Danfoss AK2 regulatorer
M2M2-10 är en brygga som utökar AK2-regulatorer med funktioner för Modbus TCP, Modbus RTU och BACnet/IP, vilket gör det möjligt att ansluta dom till BMS- eller SCADA-system
-
M2M2-70Brygga för energimätare till Danfoss AK-SM 800/800A
M2M2-70 är en brygga som gör det möjligt att integrera elmätare från flera olika tillverkare med Danfoss AK-SM 800/800A.
Bryggan läser elmätarna via Modbus RTU och presenterar dom för Danfoss System Manager som en Carlo Gavazzi EM210-mätare, vilket möjliggör sömlös integration in i Danfoss system.
Tekniska specifikationer
Protokoll
- Modbus RTU
- Modbus TCP
- BACnet/IP
Strömförsörjning
- 12–24 V DC
- < 1 W förbrukning
- Överspännings- och polaritetsskydd
Mekanik
- Mått: 70 × 90 × 32 mm
- Plastkapsling
- DIN-montage
- IP20
- CE, RoHS
Nätverk
- 1 × Ethernet-port
- 1 x CANbus
- 2 x RS-485
- Web GUI via WiFi eller Ethernet

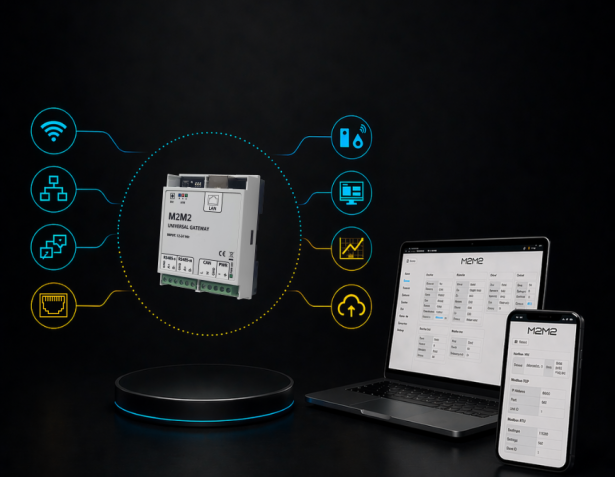

Funktioner
- Inbyggd WiFi för konfiguration
- Stöd för Modbus RTU, Modbus TCP, CANbus, BACnet/IP
- Integrera trådlösa sensorer via brygga
- Ethernet-anslutning
- Status-LED för tydlig driftindikering
- Webbaserat gränssnitt för:
Konfiguration
Diagnostik
Realtids-data
Mjukvaruuppdateringar
Typiska användningsområden
- Integration av AK2-styrenheter till BMS/SCADA
- Integrerar trådlösa sensorer
- Exponering av flera Modbus RTU-enheter över TCP eller mot System Manager
- Emulera tredjepartsprodukter som kompatibla enheter
Affärsnytta
Färre enheter i projektet – En kommunikationsbrygga ersätter flera speciallösningar.
Kortare driftsättning – Webbgränssnitt och standardprotokoll minskar konfigureringstid.
Lägre integrationsrisk – Beprövade industriprotokoll istället för kundspecifik logik.
Skalbar arkitektur – Nya enheter kan enkelt adderas utan ombyggnad av hela systemet.
Lägre servicekostnad – Fjärråtkomst och centraliserad hantering minskar platsbesök.
Support & Fjärråtkomst
Teknisk support
Vi erbjuder:
- Val av rätt mjukvara för applikationen
- Förkonfigurerade enheter
- Fjärrsupport vid driftsättning och felsökning
- Mjukvaruuppdateringar
- Anpassade integrationslösningar
- Installation och driftsättning på plats
Ni får tillgång till tekniker med djup kunskap om både Danfoss System Managers och integrationsmiljöer.
