SM8X2M1
- Standardprotokoll
Modbus TCP och BACnet/IP för enkel integration i befintliga BMS-system. - Snabb driftsättning
Inbyggt webbgränssnitt för konfiguration och diagnostik. - Flexibel nätverkstopologi
Kan installeras i samma nätverk eller som direkt brygga mot AK-SM. - Industriell konstruktion
DIN-montage, aluminiumkapsling och bred inspänningsmatning.
Enkel integration av Danfoss System Managers till BMS & PLC
Exportera live-data från AK-SM 800-serien till tredjepartssystem via Modbus TCP och BACnet/IP.

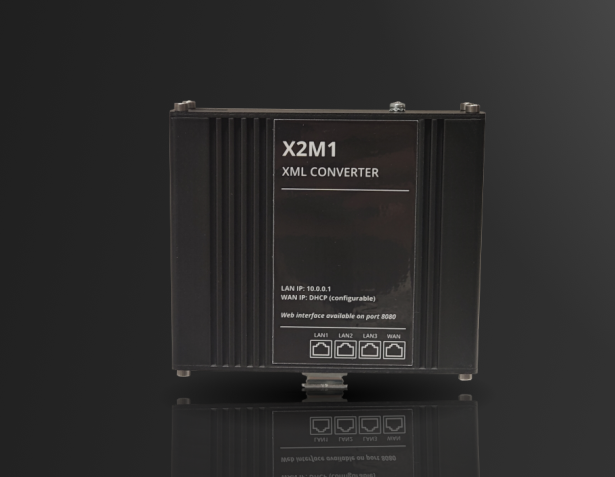

SM8X2M1 är en protokollkonverterare som gör det möjligt att läsa och skriva data från Danfoss AK-SM 800/800A och AK-SC 255/355 till överordnade system som PLC, BMS och SCADA – utan att utveckla en egen XML-drivrutin.
Utmaningen
Danfoss System Managers använder ett XML-baserat gränssnitt för extern kommunikation.
För tredjepartssystem innebär detta:
- Tidskrävande utveckling av egen XML-driver
- Ökad komplexitet i projekt
- Högre integrationskostnader
- Svårare service och felsökning
För många BMS- och PLC-integratörer är detta en onödig teknisk barriär.
Lösningen

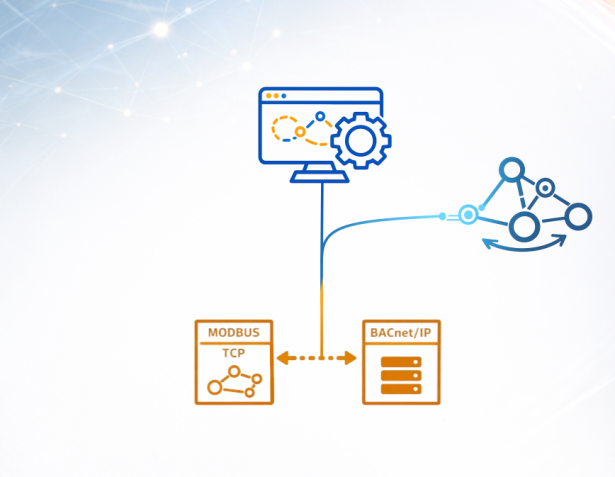

SM8X2M1 översätter kommunikationen till standardprotokoll som redan stöds i de flesta styrsystem.
Enheten:
- Exporterar live-data från AK-SM 800-serien
- Möjliggör både läsning och skrivning av parametrar
- Stödjer både Modbus TCP och BACnet/IP
- Behåller åtkomst till AK-SM via WAN
Resultatet är en direkt, stabil och framtidssäker integration utan specialutveckling.
Tekniska specifikationer
Kompatibilitet
- Danfoss AK-SM 800 / 800A
- Danfoss AK-SC 255 / 355
Protokoll
- Modbus TCP
- BACnet/IP
Strömförsörjning
- 9–50 V DC
- < 5.5 W förbrukning
- Överspännings- och polaritetsskydd
Mekanik
- Mått: 115 × 95.2 × 32.2 mm
- Aluminiumkapsling
- DIN-montage
- IP30
- CE, FCC, RoHS
- Driftstemperatur: -40 °C till +75 °C
Nätverk
- 4 × Ethernet-portar
- Web GUI (LAN & WAN)
Funktioner
- Export av realtidsdata till PLC / BMS / SCADA
- Läsa och skriva parametrar
- Stöd för Modbus TCP och BACnet/IP
- Webbaserad konfiguration
- Flexibel nätverksinstallation

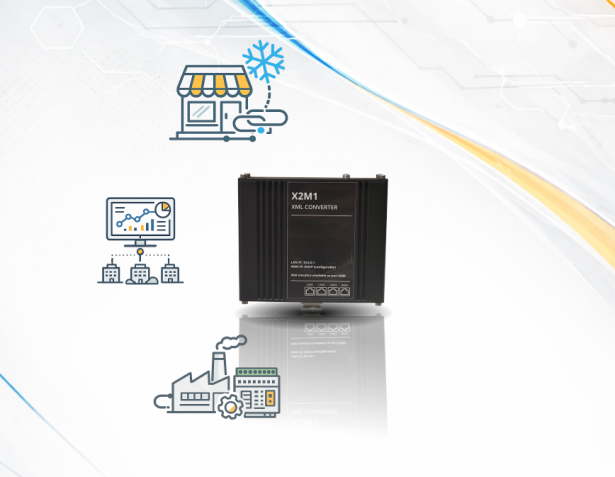

Typiska användningsområden
- Integrera butikskyla i fastighetens BMS
- Koppla Danfoss AK-SM till industriell PLC
- Central övervakning i större fastigheter
- Retrofit-projekt där XML-integration är oönskad
Affärsnytta
Minskad projekttid
Ingen utveckling av XML-drivers krävs.
Standardprotokoll (Modbus TCP / BACnet/IP) innebär att integration kan göras direkt i befintlig BMS-miljö.
Resultat: Kortare projekttid och lägre ingenjörskostnad.
Lägre integrationsrisk
XML-integration är projektspecifik och känslig för versionsändringar.
SM8X2M1 exponerar strukturerad data via etablerade industriprotokoll.
Resultat: Färre driftsättningsproblem och enklare felsökning
Återanvändbar lösning
Samma integrationsmetodik kan användas i flera projekt oavsett kund eller fastighet.
Resultat: Standardisering ger bättre marginal per projekt.
Support & Fjärråtkomst
Teknisk support
Vi erbjuder teknisk support för:
- Nätverksinställningar
- Protokollmappning (Modbus TCP / BACnet/IP)
- Driftsättning och felsökning
Ni får tillgång till tekniker med djup kunskap om både Danfoss System Managers och integrationsmiljöer.
Säker fjärråtkomst
Med RUTM08-platformens avancerade nätverksfunktioner kan vi – vid behov och enligt överenskommelse – koppla upp oss mot enheten för att:
- Kontrollera konfiguration
- Justera nätverksinställningar
- Uppdatera mjukvara
- Felsöka kommunikation i realtid
- Verifiera dataflöden mot PLC/BMS
Detta minimerar behovet av platsbesök och reducerar stilleståndstid.
Plattformen stödjer VPN och säkra uppkopplingsmetoder.
