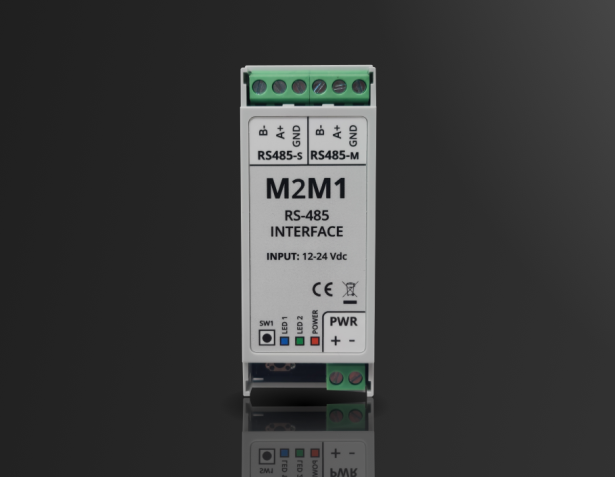

M2M1

Enkel integration av RS-485-enheter i Danfoss system

  • Minimal installation
    Plug-and-play minskar integrationstiden vid installation.
  • Flexibel plattform
    Olika mjukvaruvarianter gör det möjligt att integrera flera typer av tredjepartsenheter.
  • Industriell driftsäkerhet
    Utvecklad för stabil drift i kyl-, HVAC- och automationssystem.
  • Framtidssäker lösning
    Nya integrationer kan utvecklas med vårt konfigurationsverktyg.

Smart kommunikationsbrygga för enkel systemintegration

M2M1 är en smart kommunikationsbrygga som gör det möjligt att integrera tredjepartsenheter i Danfoss System Managers. Genom att emulera en kompatibel Danfoss-enhet kan externa styrenheter och sensorer kopplas in snabbt och utan behov av komplex utveckling.

Utmaningen

Danfoss System Manager är konstruerad för att kommunicera med Danfoss‑regulatorer.
Tredjepartsenheter som använder RS‑485/Modbus RTU följer ofta andra strukturer och registeruppsättningar, vilket gör att System Managern normalt inte kan identifiera eller förstå dessa enheter direkt.

Det innebär att traditionella integrationsförsök kräver:

  • Specialanpassade protokollbryggor
  • Anpassade registerkartor
  • Manuella inställningar vid driftsättning

Utan en integrationslösning som M2M1 saknas i praktiken ett standardiserat sätt att koppla in tredjepartsenheter i Danfoss‑system.

Resultatet blir längre installationstid, högre kostnader och större risk för kommunikationsproblem i kritiska system.

Lösningen

M2M1 skapar en standardiserad och stabil kommunikationslänk mellan tredjepartsenheter och Danfoss‑regulatorer.
Genom att presentera den anslutna enheten som en EKC‑kompatibel Danfoss‑regulator blir integrationen möjlig även där det annars inte finns något stöd.

Det gör att:

  • Integrationen kan göras utan specialutveckling
  • Danfoss‑systemet kan identifiera och läsa enheten
  • Installationen blir förutsägbar och spårbar
  • Befintliga Modbus-adresser kan återanvändas
  • Enheter kan identifieras automatiskt vid driftsättning
Visa alla nedladdningar

Mjukvaror

  • M2M1-10
    Panasonic CO₂ condensing units

    Panasonic OCU-CR200/1000 CO₂ condensing units → AK-SM 350/720/800/800A

    1x enhet per M2M1

  • M2M1-30
    StrongPoint Click&Collect

    StrongPoint Click&Collect MCX controllers → AK-SM 350/720

    10x enhet per M2M1

  • M2M1-40
    Woodley 3rd party bus

    Danfoss new generation GD → Woodley 3rd party bus (AK-SM 350)

    1x enhet per M2M1

  • M2M1-50
    Emerson ECB-PRO

    Emerson ECB-PRO → AK-SM 350/720/800/800A

    4x enhet per M2M1

  • M2M1-51
    Carel BLDC

    Space Engineering BLDC Rotary Pack → AK-SM 800/800A

    1x enhet per M2M1

  • M2M1-53
    Dixell XM679K v4.2

    Dixell XM679K v4.2 → AK-SM 800/800A

    3x enhet per M2M1

  • M2M1-54
    Dixell XM679K v5.4

    Dixell XM679K v5.4 → AK-SM 800/800A

    3x enhet per M2M1

  • M2M1-55
    Eliwell EVO V910

    Eliwell EVO V910 → AK-SM 800/800A

    1x enhet per M2M1

  • M2M1-56
    Eliwell EWSense

    Eliwell EWSense → AK-SM 800/800A

    1x enhet per M2M1

  • M2M1-57
    MYPRO TOUCH+

    MYPRO TOUCH+ → AK-SM 800/800A

    1x enhet per M2M1

  • M2M1-58
    FRICO SIRe

    FRICO SIRe → AK-SM 800/800A

    1x enhet per M2M1

  • M2M1-59
    AF-ENERGY NINO 3R-A

    AF-ENERGY NINO 3R-A → AK-SM 800/800A

    5x enhet per M2M1

  • M2M1-60
    Lennox CLIMATIC 60

    Lennox CLIMATIC 60 → AK-SM 800/800A

    1x enhet per M2M1

  • M2M1-62
    Ciatesa ALDI controller

    Ciatesa ALDI controller v1.3 → AK-SM 800/800A

    1x enhet per M2M1

  • M2M1-63
    Produal HDU CO₂ sensors

    Produal HDU CO₂ sensors → AK-SM 800/800A

    10x enhet per M2M1

  • M2M1-64
    NovoCon Digital Actuator

    NovoCon Digital Actuator → AK-SM 800/800A

    32x enhet per M2M1

  • M2M1-65
    SonoMeter 40

    SonoMeter 40 → AK-SM 800/800A

    32x enhet per M2M1

  • M2M1-67
    Danfoss EKE 1C x1

    Danfoss EKE 1C x1 → AK-SM 720

    1x enhet per M2M1

  • M2M1-68
    Danfoss EKE 1C x2

    Danfoss EKE 1C x2 → AK-SM 720

    1x enhet per M2M1

Tekniska specifikationer

Protokoll

  • Modbus RTU (standard)
  • Andra RS‑485‑baserade protokoll kan implementeras på förfrågan

Gränssnitt

  • 2 x RS-485

Strömförsörjning

  • 12–24 V DC
  • < 1 W

Mekanik

  • Mått: 35 × 90 × 32 mm
  • Plastkapsling
  • DIN-montage
  • IP20
  • CE, RoHS

Nätverk

  • 1 × Ethernet-port
  • 1 x CANbus
  • 2 x RS-485
  • Web GUI via WiFi eller Ethernet

Funktioner

RS-485 kommunikationsbrygga
Kopplar tredjepartsenheter direkt till Danfoss System Manager.

Emulering av Danfoss-enhet
Får externa enheter att uppträda som en standard Danfoss-regulator i systemet.

Mjukvarubaserade integrationer
Olika mjukvaruvarianter stödjer specifika enheter och tillämpningar.

Stöd för flera enheter
Beroende på mjukvara kan flera enheter anslutas till en M2M1.

Anpassningsbar mjukvara
Nya integrationer kan skapas med vårt konfigurationsverktyg eller med hjälp av våra utvecklare

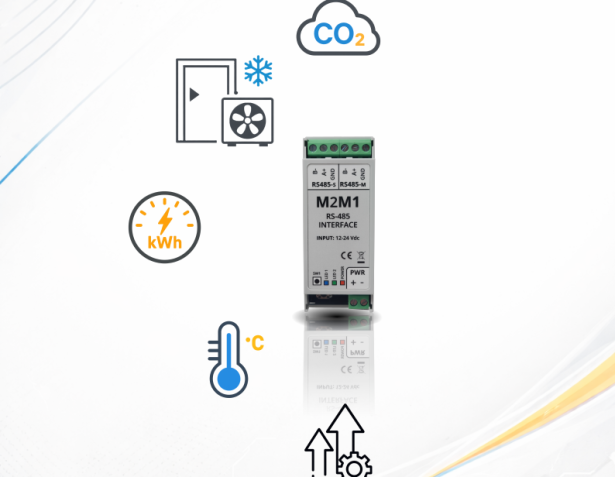

Typiska användningsområden

M2M1 används där tredjepartsenheter behöver integreras i ett Danfoss övervakningssystem.

Några exempel på användningsområden:

  • Kyl- och frysanläggningar
  • HVAC-system
  • CO₂-kondenseringsaggregat
  • Energimätare och sensorer
  • Industriella styrsystem
  • Uppgraderingar av befintliga installationer

M2M1 är kompatibel med flera Danfoss System Managers, inklusive AK-SM 350, AK-SM 720, AK-SM 800 och AK-SM 800A.

Affärsnytta

Snabbare integration – Kortare installationstid och mindre manuell konfigurering.

Större systemkompatibilitet – Gör det möjligt att integrera fler typer av tredjepartsenheter.

Förlänger livslängden på befintliga system – Nya enheter kan anslutas utan att byta ut Danfoss System Manager.

Minskad projektrisk – Beprövade mjukvarulösningar som ger stabil kommunikation.

Fler affärsmöjligheter – Gör det möjligt att leverera lösningar som annars kräver specialutveckling.

Support & Fjärråtkomst

Teknisk support

Vi kan hjälpa dig genom hela integrationsprocessen – från val av firmware till färdig installation.

Vi erbjuder:

  • Val av rätt mjukvara för applikationen
  • Teknisk rådgivning vid integration
  • Driftsättning eller felsökning av våra tekniker (debiteras separat)
  • Utveckling av kundanpassade lösningar (debiteras separat)

Ni får tillgång till tekniker med djup kunskap om både Danfoss System Managers och integrationsmiljöer.

För avancerade integrationer kan nya mjukvarulösningar utvecklas med vårt konfigurationsverktyg M2M1 Tool, som gör det möjligt att skapa egna integrationer för nya enheter.
